KJG空心槳葉干燥機

產品詳情

空心槳葉干燥機是一種以熱傳導為主的臥式攪拌型連續干燥設備。因攪拌葉片形似船槳，故稱槳葉干燥機，國外也稱槽型干燥機或攪拌干燥機。

因該設備干燥所需要的熱量依靠熱傳導間接加熱，因此干燥過程不需或只需少量氣體以帶走濕份。極大地減少了被氣流帶走的這部分熱量損失，提高了熱量利用率，是一種節能型干燥設備。槳葉干燥機廣泛應用于石油化工、化工、冶金、食品、醫藥、農藥等行業中粉狀、粒狀、濾餅狀、漿液狀物料的干燥。

常州力馬干燥工程有限公司在吸收國內外先進技術的基礎上，進行改進、優化設計的楔型空心槳葉干燥機，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉，具有較高的傳熱效率和傳熱面自清潔功能。

工作原理

空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分，而且葉片的傳熱面積占很大一部分，所以設備結構緊湊，單位容積傳熱面積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱系數，因此占地面積和空間都很小，節省了廠房基建費用。干燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以干燥后氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對于需要回收溶劑的干燥過程，可以大大提高溶劑濃度。由于槳葉結構特殊，物料在干燥過程中交替收到擠壓和松弛，強化了干燥。干燥室內物料的充滿率很高，可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鐘到幾小時內任意調節。另外，物料在干燥機內從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續干燥物料。

設備結構

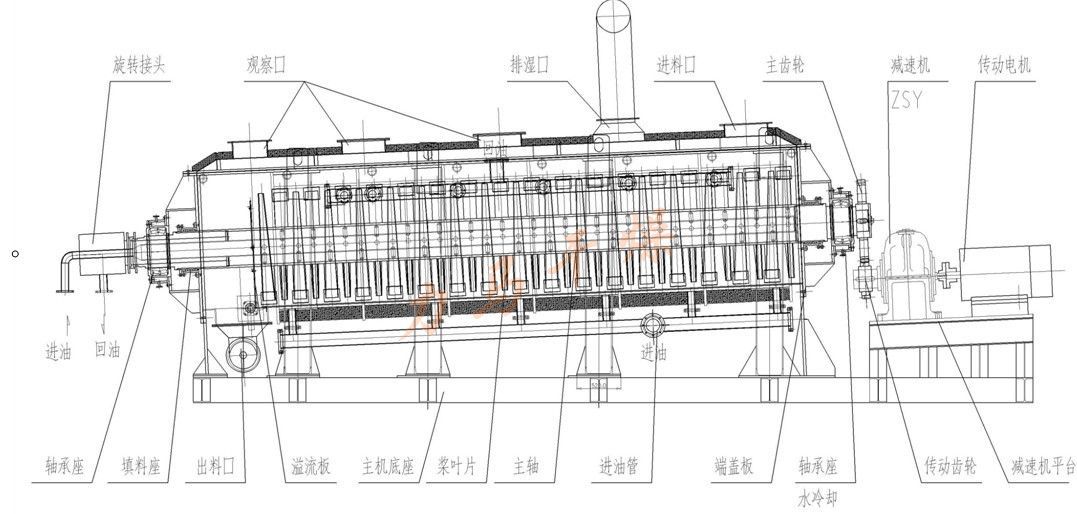

以雙軸式為例介紹其結構(空心槳葉干燥機可分為單、雙、四根) 。它由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。

設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。

槳葉的排布和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，干燥均勻。此外，停留時間亦可調節。

設備特點

槳葉干燥機主要特點有：

1、設備結構緊湊，有效傳熱面積大，占地面積小

2、攪拌均勻、熱效率高、干燥效果好

3、槳葉軸可相互嚙合，具有自清理作用，可防止物料粘壁

4、能耗低，操作費用小

5、粉塵夾帶小、物料損耗少

6、間接加熱、不污染物料

7、槳葉軸轉速低、不破壞產品形狀及性質

8、設備操作彈性大，運行平穩可靠

應用

槳葉干燥機已成功地用于食品、化工、石化、染料、工業污泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）、冷卻、干燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌槳葉同時又是傳熱面，使單位有效容積內傳熱面積增大，縮短了處理時間。楔型槳葉傳熱面又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。

用導熱油做熱介質，槳葉干燥機可完成低溫煅燒工作。如：二水硫酸鈣（CaSO4·2H2O）煅燒轉化為半水硫酸鈣（CaSO4·1/2H2O）。碳酸氫鈉（NaHCO3）經煅燒轉化為純堿（Na2CO3）等。

通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用于純堿行業的槳葉式涼堿機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用，還可用于鈦白粉、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單臺機里可以將物料從1000℃冷卻到小于40℃。

干燥,設備^主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控制處于易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用于精細化工、石化、染料行業。

軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在復合肥及變性淀粉行業均已成功使用。槳葉干燥機可用來對食物和面粉進行滅菌處理。單位有效容積內大的加熱面積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。

適應物料

1、石化行業：聚烯烴粉體、聚碳酸酯樹脂、高、低密度聚乙烯、線型低密度聚乙烯、聚縮醛顆粒、尼龍6、尼龍66、尼龍12、醋酸纖維、聚苯硫醚、丙烯基樹脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

2、環保行業：PTA污泥、電鍍下水污泥、鍋爐煙灰、制藥廠廢渣、糖廠廢渣、味精廠廢渣、煤灰。

3、飼料行業：醬油渣、骨基飼料、酒糟、食品下角料、蘋果渣、橘子皮、豆粕、雞骨飼料、魚粉、飼料添加劑、生物渣泥。

4、食品行業：淀粉、可可豆、玉米粒、食鹽、變性淀粉、藥品。

5、化工行業：純堿、氮磷鉀復合肥、高嶺土、膨潤土、白碳黑、碳黑、磷石膏、氧化氟化鈉、硝酸、鈣、碳酸鎂、氰化鈉、氫氧化鋁、硫酸鋇、硫酸鈣、碳酸鈣、染料、分子篩、皂素。

特性參數表

型號	KJG-2.7	KJG-9	KJG-13	KJG-18	KJG-24	KJG-29	KJG-36	KJG-41
傳熱面積m2	2.7	9	13	18	24	29	36	41
有效容積m3	0.06	0.32	0.59	1.09	1.53	1.85	2.42	2.8
轉速范圍r.p.m	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20
功率kw	2.2	4.0	5.5	7.5	11	11	15	15
器體寬A mm	306	584	762	940	1118	1118	1296	1296
總寬B mm	736	841	1066	1320	1474	1474	1676	1676
器體長C mm	1956	2820	3048	3328	3454	4114	4115	4724
總長D mm	2972	4876	5486	5918	6147	6808	6960	7570
進出料距E mm	1752	2540	2768	3048	3150	3810	3810	4420
中心高F mm	380	380	534	610	762	762	915	915
總高G mm	762	838	1092	1270	1524	1524	1778	1778
進汽口N吋	(2)3/4	(2)3/4	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1
出水口O吋	(2)3/4	(2)3/4	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1	(2) 1

型號	KJG-48	KJG-52	KJG-62	KJG-68	KJG-73	KJG-81	KJG-87	KJG-95	KJG-110
傳熱面積m2	48	52	62	68	73	81	87	95	110
有效容積m3	3.54	3.96	4.79	5.21	5.78	6.43	7.39	8.07	9.46
轉速范圍r.p.m	10-20	10-20	10-20	10-20	5-15	5-15	5-15	5-15	5-10
功率kw	30	30	45	45	55	55	75	75	95
器體寬A mm	1474	1474	1651	1652	1828	1828	2032	2032	2210
總寬B mm	1854	1854	2134	2134	2286	2286	2438	2438	2668
器體長C mm	4724	5258	5410	5842	5461	6020	5537	6124	6122
總長D mm	7772	8306	8865	9296	9119	9678	9119	9704	9880
進出料距E mm	4420	4954	4953	5384	5004	5562	5080	5664	5664
中心高F mm	1066	1066	1220	1220	1220	1220	1220	1220	1220
總高G mm	2032	2032	2362	2362	2464	2464	2566	2566	2668
進汽口N吋	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2	(2)2
出水口O吋	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)11/2	(2)2	(2)2
